同步带输送系统：三大核心机型详解

在高端工业自动化、智能物流与精密装配领域，同步带输送机凭借其无滑差传动、毫秒级响应和微米级重复定位精度，已成为构建数字化、柔性化生产线的核心骨骼与神经。与仅完成物料位移的通用输送不同，同步带输送系统深度融合了传动、传感与控制，是实现“感知-决策-执行”闭环的智能载体。

作为专业的同步带输送解决方案提供商，我们深知精密制造对稳定性、洁净度与可集成性的极致追求。下面将深入解析专为轻工业自动化设计的三大核心机型，它们不仅是设备，更是您提升生产节拍（OEE）、实现零缺陷制造的战略资产。

1、高精度双轨定位同步带输送机

此机型是精密电子制造的“坐标基石”。其价值在于将输送过程本身转化为一个高刚性、低惯量的精密直线运动平台。

设计与材料学解析：采用平行双轨结构，从根本上杜绝了单轨输送的偏摆风险。轨道内侧的精密导向条与治具（或PCB板）边缘配合，实现纳米级游隙控制。同步带选用圆弧齿（如HTD型）或更高精密的平顶圆弧齿型，确保啮合平稳、零背隙。驱动系统通常采用伺服电机+精密行星减速机，并配备双端驱动或从动轮张力主动控制技术，确保长距离传输下的速度绝对同步。

应用与智能集成：在SMT产线中，它不仅是传输载体，更是贴片机的空间延伸。通过与贴片机控制系统（CPM）直接通讯，实现PCB板的“准时制”供应与精准停靠。在与机器人配合场景中，输送机可作为机器人的“第七轴”，机器人在输送带运动过程中进行动态抓取（Fly-Pick），将生产节拍提升30%以上。集成在线上方的AOI光学检测系统，其触发信号与输送带编码器位置严格绑定，确保每个检测点的可重复性。

高精度定位输送机、SMT同步带线、防静电皮带线、双导轨同步带、PCB输送机。

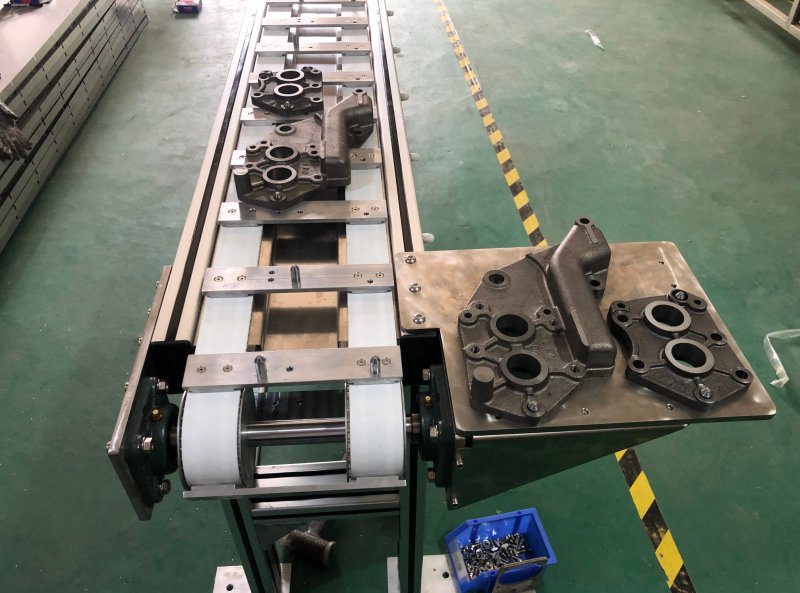

2、伺服驱动多轨分流/合流同步带输送系统

这是应对“小批量、多品种”柔性生产挑战的系统级答案。它通过软件定义物流路径，实现物理产线的动态重构。

设计与材料学解析：系统基于模块化积木理念构建。标准宽度的同步带输送单元可并排组合成双轨、三轨甚至更复杂的矩阵。其核心是分布式伺服驱动系统，每个驱动单元独立可控，通过EtherCAT等高实时性总线接受调度指令。同步带表面可根据需要，嵌入式安装可编程控制的电动推杆或气动挡停器，实现物料的无冲击分流与合流。

应用与智能集成：在智能仓储分拣中心，它是交叉带分拣机的核心模块。通过光电结合（条码/二维码扫描器），系统实时识别包裹目的地，控制对应轨道的推块动作，实现每秒2-3件的高速分拣。在电池Pack装配线，不同电芯通过多轨系统精准配送至不同装配工位，并与六轴机器人紧密协同，完成涂胶、堆叠、焊接等工序。系统的数字孪生模型能实时模拟和优化输送策略，预测拥堵点，实现产能最大化。

伺服同步带输送机、多通道分拣线、动态分流输送机、柔性生产线、顶升移载机。

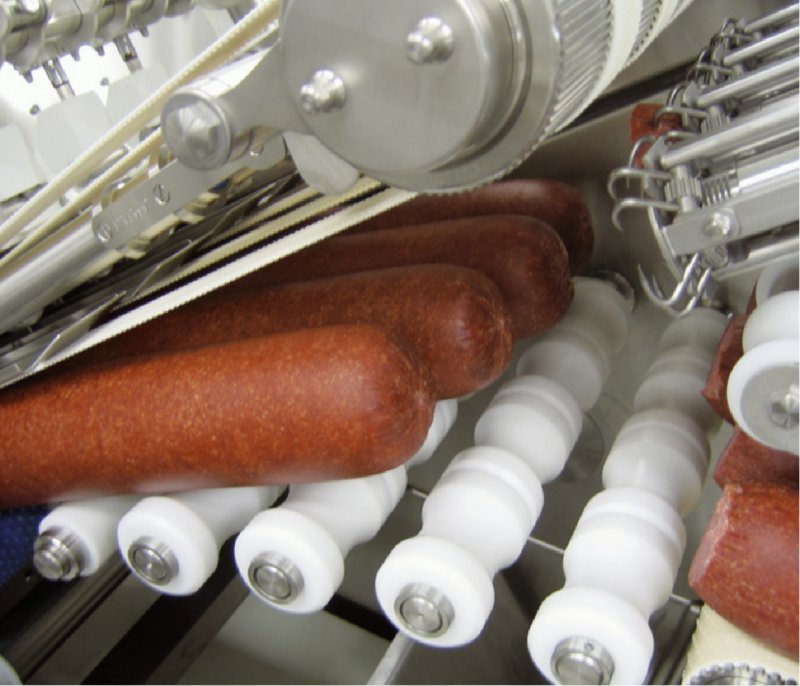

机型三：洁净型模块化同步带输送平台

专为食品、制药、半导体等对环境完整性有苛刻要求的行业设计。它在保证功能性的同时，将污染风险降至零。

设计与材料学解析：所有与产品可能接触或产生影响的部件，均采用304/316L不锈钢无菌设计。机架采用无螺纹卡扣式或圆管无死角设计的不锈钢，支持高压水枪或蒸汽直接冲洗。同步带首选浅蓝色或白色食品级TPU/PU材质，便于识别污染物；对于高粘性物料（如面团），则采用硅胶防粘带面。为稳定输送瓶、罐，带面可规则打孔，配合下方真空室实现强效吸附。

应用与智能集成：在制药行业，该平台贯穿配制、灌装、轧盖、包装全流程。其无润滑、低发尘的特性，符合GMP A/B级洁净区要求。在烘焙食品冷却线，采用FDA食品级的同步带，既能提供柔和支撑，又能实现透气冷却。系统可集成在线称重（Checkweigher）和金属检测模块，所有检测数据与批次号绑定，通过OPC UA协议上传至MES系统，满足最严格的质量追溯（QS）法规。

不锈钢同步带输送机、食品级输送带、洁净室输送线、爬坡同步带机、无尘室传送带。

选型与集成建议：构建您的卓越智能输送线

选择同步带输送系统是一项系统工程，需遵循“需求定义-参数计算-集成规划”的科学路径。

第一步：精准定义核心需求

负载与精度：明确单点最大负载（含治具），量化定位精度要求：是毫米级的停靠（±1mm），还是微米级的对准

环境与功能：确认是否存在洁净度（ISO Class）、湿度、温度（-20℃至120℃范围）或化学腐蚀挑战。明确除输送外，是否需要中间停止、精确定位、旋转、翻转或分拣功能。

节奏与空间：计算所需节拍（件/小时） 和线速度（米/分钟）。精确测量安装空间，规划水平、爬坡、转弯、垂直（Z型）的复合路径。

第二步：关键参数计算与验证

功率计算。

同步带与带轮选型：

齿形选择：T型/AT型用于轻载低速；HTD型/GT型圆弧齿用于重载、高速及高精度场景；S3M/S5M平顶圆弧齿用于极高速度。

带宽与带长：根据传递扭矩计算所需带宽。带长需参照标准节线长系列，并预留张紧调整量（通常为轴距的1%-2%）。

带轮核心：小带轮齿数必须≥许用最小齿数（如HTD 5M齿形通常≥12齿），否则易跳齿。材质优选铝合金（轻量化、动平衡好）或不锈钢（耐腐蚀）。

第三步：同步带附件与定制化选择

根据功能需求，考虑同步带的附加设计：

加挡板/推块：用于分流、阻挡定位。需计算挡块高度、间距及对带体弯曲疲劳的影响。

背面包胶/加海绵：增加摩擦或缓冲保护。需确认包胶材料的耐磨性与环境兼容性。

打孔：用于真空吸附。需计算开孔率、孔径与真空发生器流量、负压的匹配关系。

特殊材质：防静电（ESD） 用于电子行业；耐油/耐水解用于食品机械；抗紫外线用于户外环境。

第四步：智能化集成前瞻性规划

与供应商深度沟通，确保系统具备：

开放式控制接口：支持主流工业以太网协议（如PROFINET, EtherCAT, EtherNet/IP），便于接入工厂总控系统。

丰富的传感器接口：预留光电、接近、视觉相机等传感器的安装位置与电气接口（如IO-Link）。

安全合规：驱动系统应具备安全扭矩关闭（STO） 等安全功能，确保人机协作安全。

数据可溯性：设备应能提供运行状态、维护预警等数据，支持预测性维护。

作为专业同步带输送机制造商，我们提供的不仅是符合 ISO 5296, DIN 7721 等国际标准的硬件，更是从概念验证、虚拟调试到生命周期管理的全流程服务。我们的工程团队随时准备为您提供专业的选型分析与定制化方案，助力您的智能化产线精准、可靠、高效地运
